6C45Pi PP Trans Input Fixed Bias

台湾へ行く前に組んでおいた6C45Pi PPの調整をしましたが、球のばらつきが大きく音がひずんで調整もままなりませんでした。そこで、以前製作したように固定バイアスにしないとどうしようもない状況に陥りました。

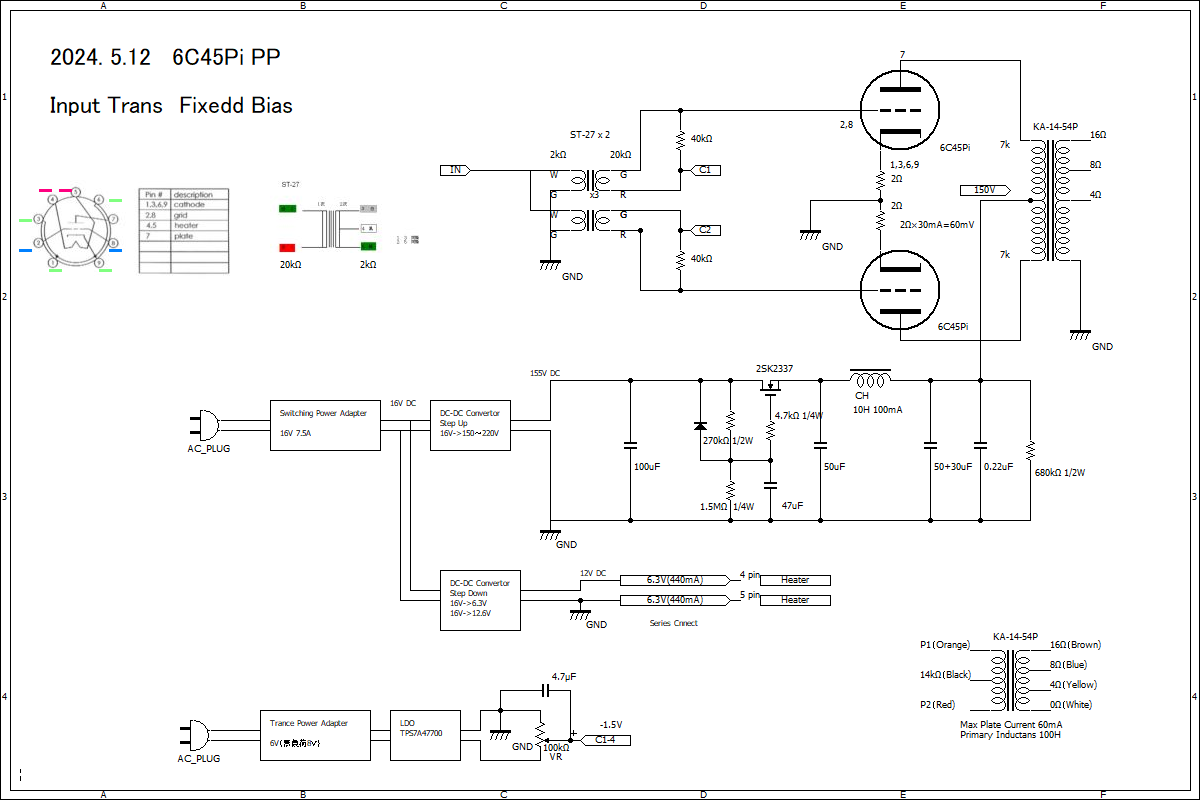

6C45Pi Trans Input

ということでＣ電源を追加することになりましった。B+やヒーター電源と同じトランスからの供給はできないため、GND側の配線にダイオードをいれて-3Vをつくるか、簡易のACアダプターとするか迷った挙句、汎用性の高いACアダプターでつくることにしました。

新たに発注していては、来週中旬の韓国出張があるので間に合いませんので、ペルケ式ミニワッターの前段のトランジスター増幅段につかっていた100kΩの半固定抵抗をつかいました。

固定バイアスの調整ボリュームを内部に固定するところまではたどり着きませんでしたが、無事バイアス調整をして左右の球の電流バランスをとることができました。
